一貫生産でお客様のコスト削減に貢献致します。

導入設備

導入設備
主要設備
多種多様なお客様のニーズにお応えすべく、様々なタイプの加工機械・設備を取り揃えております。設計をはじめ、製缶、加工、塗装、組立の各工程において、自社工場で一貫生産ができます。超大型五面加工機、フロア型横フライス中ぐり盤など、当社の主要加工設備をご紹介いたします。

設計設備

CAD CADSUPER FX for Windows(アンドール製)
2台
AutoCAD LT(オートデスク製)
2台
iCAD SX(富士通製)
1台
CAD/CAM たまごWin(キャムタス製)
1台
3D CAD/CAM OneCNC(Aiソリューションズ製)
1台
CAD/CAM ナスカ・プロ2D(ゴードーソリューション製)
2台

製缶設備

700トン油圧プレス(井上油圧製)
1台
半自動溶接機 350A . 500A
30台
天井走行クレーン20トン
3台
天井走行クレーン2.8トン 5.0トン 7.5トン
4台
その他製缶設備一式


組立設備

クリーンルーム(床面積167平方m、高さ3m、
クリーン度はISO-7(クラス10000)相当)

天井走行クレーン 20トン
1台
天井走行クレーン 10トン
2台
天井走行クレーン 7.5トン
2台
天井走行クレーン 5トン
2台
天井走行クレーン 2.8トン
2台

加工設備

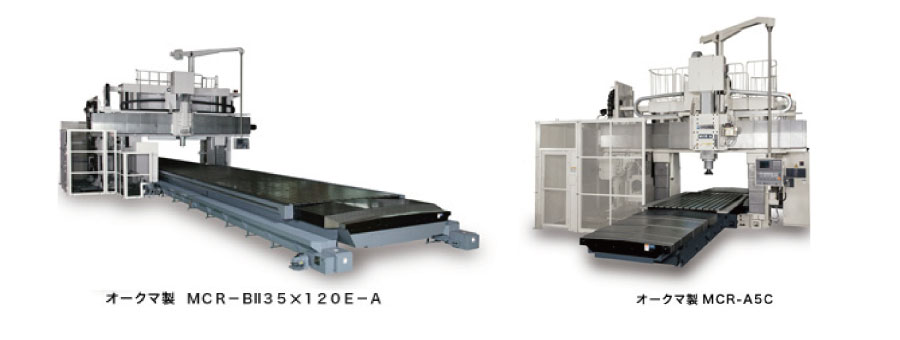

超大型五面加工機MCR-BⅡ35×120E-A特注(オークマ製)
(幅3500mm×高2000mm×長12000mm)
※Y軸移動4500mm、最大幅3540mmまでの両側面加工が可能。
1台
超大型五面加工機MCR-BⅢ35×100E-A特注(オークマ製)
(幅3500mm×高2000mm×長10000mm)
※Y軸移動4500mm、最大幅3540mmまでの両側面加工が可能。
1台
超大型五面加工機 MCR-BⅢ 35×80E 特注
(幅3500mm×高2000mm×長8000mm)
※Y軸移動4500mm、最大幅3540mmまでの両側面加工が可能。
1台
超大型五面加工機MCM-30×80E-S(オークマ製)
(幅3150mm×高2000mm×長8000mm)
1台
大型五面加工機MCV-B25×50-A(オークマ製)
(幅2550mm×高1800mm×長5000mm)
1台
大型五面加工機MCR-A5C(オークマ製)
(幅2550mm×高1800mm×長5000mm)
1台
大型五面加工機MCR20×40-A(オークマ製)
(幅2000mm×高1350mm×長4200mm)
1台
中型五面加工機MCV-A16×30-S(オークマ製)
(幅1650mm×高1350mm×長3000mm)
1台
門型マシニングセンター MPF-2140D(東芝機械製)
(幅2100mm×高1650mm×長4000mm)
※パレットチェンジャー仕様
1台
立型マシニングセンターMC-60VAE(オークマ製)
(幅630mm×高610mm×長1500mm)
1台
ラジアルボール盤TIE2500D
1台

塗装設備

乾式ブース
2台
乾燥炉(幅2550mm×高2150mm×長5750mm)
1台
